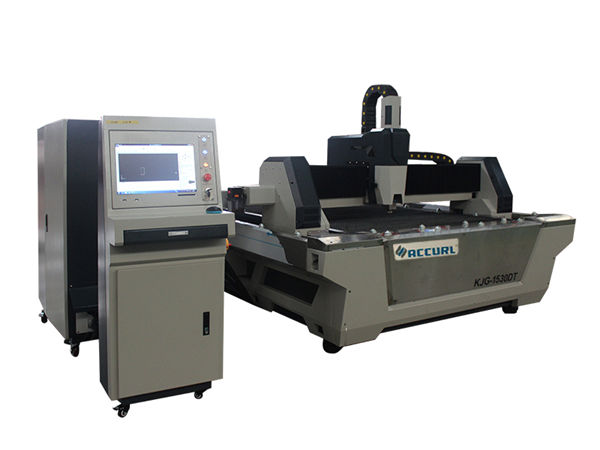

cnc fiber laser cutting machine stainless steel sheet cutter with exchange table

информация о продукте

Сертификация: CE
Условия оплаты и доставки:
Минимальное количество заказа: 1 компл.
Цена договорная
Подробности упаковки: 1 * 40GP контейнер
Время доставки: 30 дней
Условия оплаты: L / C, D / A, T / T, D / P, Western Union

Подробное описание продукта

Заявка::	Весь металлический материал	Толщина резки:	SS до 10 мм, MS до 22 см
Тип лазера ::	волокно	ЧПУ или нет ::	да
Режим охлаждения ::	Водяное охлаждение	Программное обеспечение управления ::	Cypcut
Поддерживаемый графический формат ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Место происхождения::	Китай
Номер модели::	TY-6020JB	Предоставленное послепродажное обслуживание ::	Инженеры, доступные для обслуживания машин за рубежом
Точность повторения ::	+ -0.03mm	Рабочая Температура::	От 0 ° C-45 ° C
Рабочая влажность ::	5%-95%	Лазерный источник:	Китайский или импортированный
Вольтаж::	AC380V ± 10% 50 Гц (60 Гц)	Площадь вырезывания:	6000x2000mm

Описание товара

Fiber laser cutting machine of JB series with full protective cover
Especially suitable for stainless steel, carbon steel, galvanized plate and so on.
Широко используется в изделиях из листового металла, металлоконструкциях, точных станках, автозапчастях, стеклах, ювелирных изделиях,
шильдик, реклама, изделия кустарного промысла, электроника, игрушки, упаковка и другие отрасли

Основные характеристики волоконной лазерной резки

Корпус машины:
1. Корпус машины Taiyi с 8-миллиметровой стальной конструкцией, термообработкой 600 ℃, точной сваркой, чтобы обеспечить 20-летнюю эксплуатацию без деформации.
2. Портал с отливкой из магниевого сплава, Сильная стабильность без деформации, Быстрое движение.
3. Высокоэффективная система курительного зонирования с обеих сторон корпуса машины, сильная сегментированная пыль и сбор дыма, это уменьшит вред для работника.
4. Импортированный прецизионный фланцевый редуктор и серводвигатель, быстрая скорость вращения.
5. 70 ножей и 6 ползунков на станине машины, с закрытыми ножами для уменьшения предупреждения машины, ползунки, работающие с цилиндрами, для удобной загрузки и загрузки листов.
6. Гибкая погрузочная коробка может быть открыта спереди и с обеих сторон, что удобно для работы машины.

Спецификация

Лазерный источник среды	волокно
Диапазон резки (Д * Ш)	6000 mm × 2000 mm
Ход оси Z	250 мм
Максимум. скорость позиционирования	120 м / мин
X, Y ось Макс. ускорить скорость	1.0G
Форма охлаждения	Водяное охлаждение
Длина волны лазера	1070nm
Выходная мощность лазерного источника	1000W / 1500W / 2000W 2500 Вт / 3000 Вт / 4000 Вт (Необязательный)
Минимум сокращение зазора	≤ 0,1 мм
Точность позиционирования осей X, Y и Z	± 0,03 мм
Повторная точность позиционирования осей X, Y и Z	± 0,01 мм
Толщина режущего материала (в зависимости от материала)	0,2 - 25 мм
Модель водителя	Импортированный серводвигатель
Требуемая мощность	380 В, 50/60 Гц
Рабочая температура	0-45 ℃
Непрерывное рабочее время	24 часа
Вес машины	Около 12000 кг
Общий уровень защиты источника питания	IP54

Справочная таблица толщины резки

Мощность лазера	Максимальная толщина резки
Мощность лазера	Углеродистая сталь (мм)	Нержавеющая сталь (мм)	Алюминий (мм)	латунь (Мм)
800W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Выше параметр только для справки

Прикладные материалы

Нержавеющая сталь, углеродистая сталь, легированная сталь, кремниевая сталь, пружинная сталь, оцинкованная пластина, маринованная пластина, латунная пластина, медная пластина, алюминиевая пластина и т. Д.
Преимущества волоконной лазерной резки
1. Сравните с традиционным лазером, волоконный лазер более защищает окружающую среду:
2. Значительно меньшее энергопотребление: эффективность фотоэлектрического преобразования волоконного лазера в 15 раз выше, чем у традиционного лазера.
3. Более высокое качество лазерного пятна: одномодульный лазерный источник
4. Низкое потребление: запасные части - только защитная линза и сопло. Потребление электроэнергии от 6 кВт до 16 кВт при различной мощности лазера.
5. Высокая степень автоматизации. Принимает цифровое управление, мы можем импортировать файлы из AUTO CAD непосредственно в программное обеспечение для резки. Любые артефакты можно вырезать, кроме того, имеется интеллектуальная функция набора текста, что позволяет максимально сэкономить на расходах на сырье.
6. Высокая эффективность резки. Благодаря лазерным характеристикам пропускания, станок для лазерной резки оснащен множеством комплектов станков с ЧПУ для реализации числового управления. Вам нужно всего лишь изменить программу ЧПУ для резки другой формы, а также для двухмерной и трехмерной резки.

Детальные изображения

	Название:Корпус машины и аксессуарыa 600 ℃ термообработка, 24-часовое охлаждение в духовке, точная сварка с защитой от CO2, 20 лет эксплуатации без деформации. Синхронные оси X / Y / Z: Ось Z может работать на 150 мм, что подходит для резки многих видов металлических листов. Высокое качество гарантирует его долговечность и простоту обслуживания.
Название:Серводвигатель и привод переменного токаИмпортированный серводвигатель (ось Y, приводимая в движение двумя серводвигателями) вместе со сложным планетарным редуктором обеспечивает стабильный, точный и надежный привод.
	Название:Прецизионные линейные направляющиеУсовершенствованная режущая система, мощность лазера и сервопривод идеально подходят друг другу, импортированная высокоточная система зубчатой передачи и реечный привод, сменный двойной рабочий стол для обеспечения более высокой скорости обработки и точности.
Название:Режущая головка. Бесконтактная режущая головка имеет функцию автоматического отслеживания высоты и предотвращения столкновений, что значительно повышает скорость резки, плавность и точность резки при той же выходной мощности. Одним словом, эффективность резки может быть увеличена.
	Название:Лазерный источник, быстрая скорость, высокоточная линия резки и гладкая режущая кромка

Образцы резки

Повышение квалификации

Сервисное обслуживание, от обучения до установки машины (3 способа):
1.Обучение видео и руководство пользователя на английском языке для установки, эксплуатации, обслуживания и устранения неполадок, а также техническое руководство по электронной почте, факсу, телефону / WhatsApp / Skype / и т. Д. При встрече некоторые проблемы при установке, использовании или настройке.
2. Ваша компания может организовать приезд технолога на нашу фабрику для изучения базовых знаний об оборудовании и основах эксплуатации, достаточное время обучения около 3-5дней, содержание обучения следующее:
а) общая подготовка программного обеспечения для рисования;
б) Тренировки по включению и выключению машины;
в) значение параметров панели управления и программного обеспечения, настройка диапазона параметров
г) базовая чистка и уход за машиной;
e) Общее устранение неполадок оборудования;
е) Осторожность при эксплуатации.
3. Дверная служба обучения. виза, транспортные расходы и проживание будут оплачиваться клиентом. Лучше организовать переводчика для обоих наших инженеров в период обучения. Время обучения: 3-5дней.

Гарантия

a) .1 год для всей машины (искусственный ущерб обсуждается.).
б). Лазерный источник 2 года гарантии
c). Пожизненное обслуживание и поставка запасных частей
г). Бесплатное обучение для оперативного персонала. (Инженер может уехать за границу, ведутся переговоры.)
