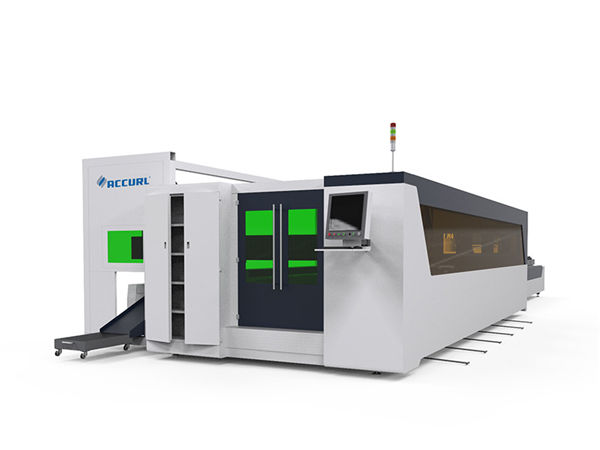

автомат для резки медной трубы высокой эффективности 3d / машина резца 3d

автомат для резки медной трубы высокой эффективности 3d / машина резца 3d

информация о продукте

Сертификация: CE
Условия оплаты и доставки:
Минимальное количество заказа: 1 компл.
Цена договорная
Подробности упаковки: 1 * 20GP контейнер
Время доставки: 30 дней
Условия оплаты: L / C, D / A, T / T, D / P, Western Union, L / C
Возможность поставки: 50sets в месяц

Подробное описание продукта

Заявка::Весь металлический материалТолщина резки:SS до 10 мм, MS до 22 см
Тип лазера ::волокноЧПУ или нет ::да
Режим охлаждения ::Водяное охлаждениеПрограммное обеспечение управления ::Cypcut
Поддерживаемый графический формат ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTМесто происхождения::Китай
Номер модели::TY-3015DGПредоставленное послепродажное обслуживание ::Инженеры, доступные для обслуживания машин за рубежом
Точность повторения ::+ -0.03mmРабочая Температура::От 0 ° C-45 ° C
Рабочая влажность ::5%-95%Диапазон резки труб:20-130mmx3000mm
Вольтаж::AC380V ± 10% 50 Гц (60 Гц)Площадь вырезывания:3000 * 1500 мм Стандарт, больше может быть настроен

Основные характеристики

1. Корпус нашей машины с 8-миллиметровой стальной конструкцией, термообработкой 600,, точной сваркой, чтобы обеспечить 20-летнюю эксплуатацию без деформации.
2. Портал с отливкой из магниевого сплава, Сильная стабильность без деформации, Быстрое движение.
3. Высокоэффективная система курительного зонирования с обеих сторон корпуса машины, сильная сегментированная пыль и сбор дыма, это уменьшит вред для работника.
4. Импортированный прецизионный фланцевый редуктор и серводвигатель, быстрая скорость вращения.
5. 70 ножей и 6 ползунков на станине машины, с закрытыми ножами для уменьшения предупреждения машины, ползунки, работающие с цилиндрами, для удобной загрузки и загрузки листов.
6. Гибкая погрузочная коробка может быть открыта спереди и с обеих сторон, что удобно для работы машины.

преимущество

1. Сравните с традиционным лазером, волоконный лазер более защищает окружающую среду:
2. Значительно меньшее энергопотребление: эффективность фотоэлектрического преобразования волоконного лазера в 15 раз выше, чем у традиционного лазера.
3. Более высокое качество лазерного пятна: одномодульный лазерный источник
4. Более низкое потребление: потребление электроэнергии составляет менее 7 кВт в час.

Спецификация

модельTY-3015DG
Лазерный источник средыволокно
Диапазон резки (Д * Ш)3000 мм × 1500 мм
Ход оси Z250 мм
Максимум. скорость позиционирования120 м / мин
X, Y ось Макс. ускорить скорость1.0G
Форма охлажденияВодяное охлаждение
Длина волны лазера1070nm


Выходная мощность лазерного источника



500 Вт / 1000 Вт / 1500 Вт / 2000 Вт

2500 Вт / 3000 Вт / 4000 Вт

(Необязательный)

Минимум сокращение зазора≤ 0,1 мм
Точность позиционирования осей X, Y и Z± 0,03 мм
Повторная точность позиционирования осей X, Y и Z± 0,01 мм
Толщина режущего материала (в зависимости от материала)0,2 - 25 мм
Модель водителяИмпортированный серводвигатель
Требуемая мощность380 В, 50/60 Гц
Рабочая температура0-45 ℃
Непрерывное рабочее время24 часа
Вес машиныОколо 12000 кг
Общий уровень защиты источника питанияIP54

Детальные изображения

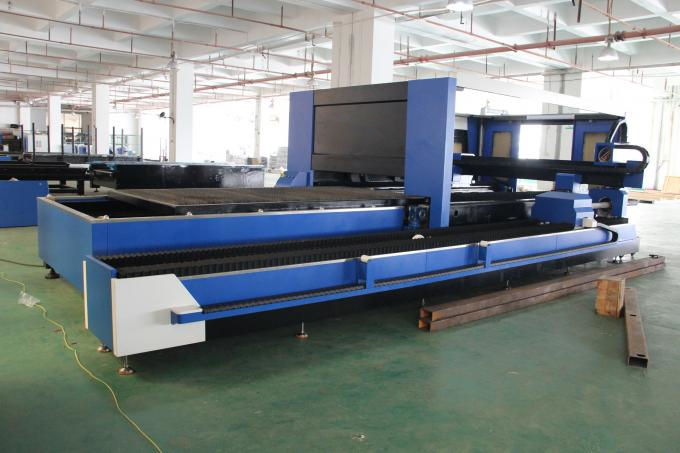

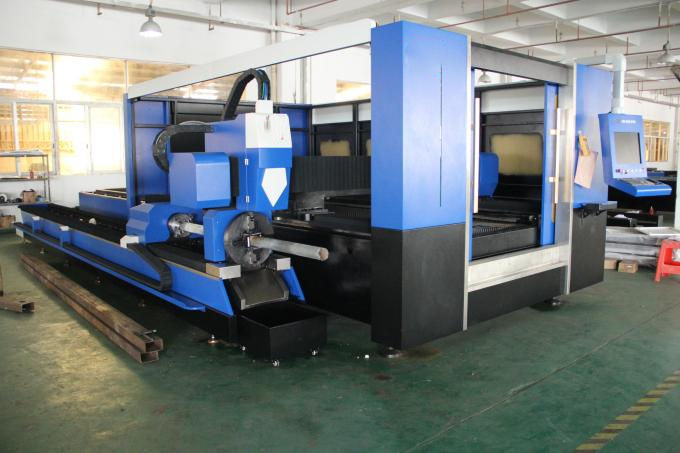

Название: Кузов машины и аксессуары

Термическая обработка 600 ℃, 24-часовое охлаждение в духовке, точная сварка с защитой от CO2, 20 лет без деформации.
Синхронные оси X / Y / Z: Ось Z может работать на 150 мм, что подходит для резки многих видов металлических листов.
Высокое качество гарантирует его долговечность и простоту обслуживания.

Название:Серводвигатель переменного тока и водитель

Импортированный серводвигатель (ось Y, приводимая в движение двумя серводвигателями) вместе со сложным планетарным редуктором обеспечивает стабильный, точный и надежный привод.

Название:Точные линейные направляющие

Усовершенствованная система резки, мощность лазера и сервопривод идеально подходят друг другу, импортная высокоточная система зубчатой передачи и реечный привод, сменный двойной рабочий стол для обеспечения более высокой скорости обработки и точности.

Название:Режущая головка

Бесконтактная режущая головка имеет функцию автоматического отслеживания высоты и предотвращения столкновений, что значительно повышает скорость резки, плавность и точность резки при той же выходной мощности. Одним словом, эффективность резки может быть увеличена.

Название:Лазерный источник

быстрая скорость, высокоточная линия резки и гладкая режущая кромка

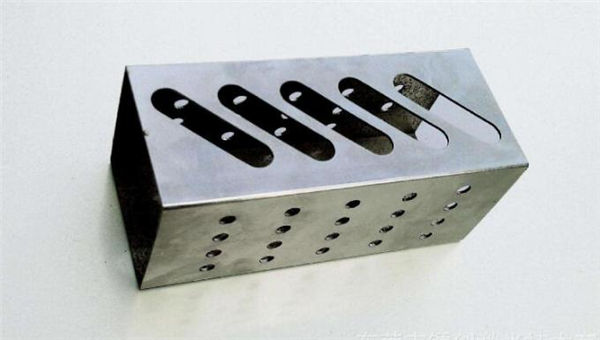

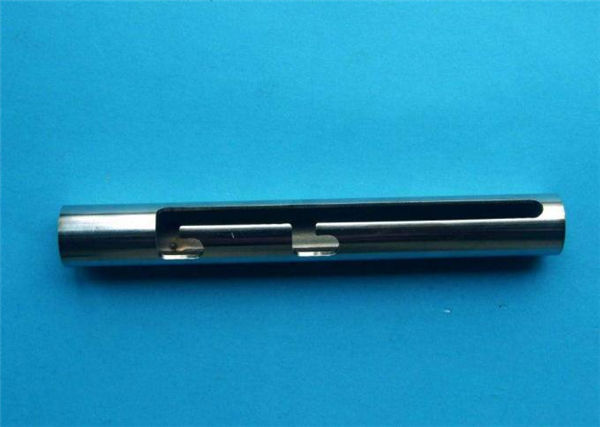

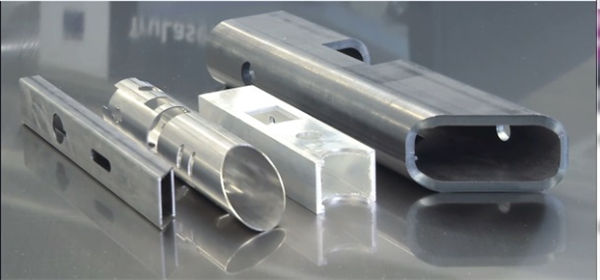

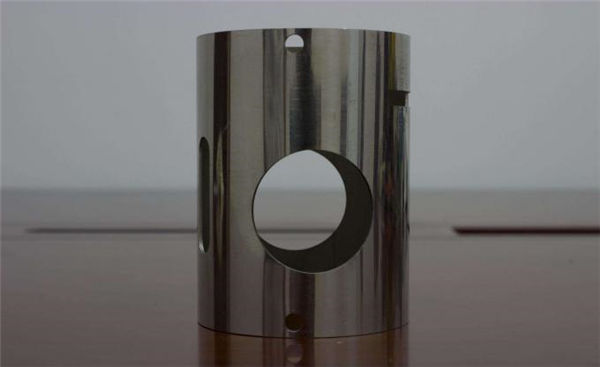

Образцы резки

Повышение квалификации

После подписания контракта ваша компания может организовать приезд технолога на нашу фабрику для изучения базовых знаний об оборудовании и основах эксплуатации, достаточного времени обучения около 1-3 дней, содержание обучения следующее:
а) общая подготовка программного обеспечения для рисования;
б) Тренировки по включению и выключению машины;
в) значение параметров панели управления и программного обеспечения, настройка диапазона параметров;
г) базовая чистка и уход за машиной;
e) Общее устранение неполадок оборудования;
е) Осторожность при эксплуатации

Гарантия

a). 1 год для всей машины для лазерной резки труб. (Искусственный ущерб обсуждается.).
б). Лазерный источник 2 года гарантии
c). Пожизненное обслуживание и поставка запасных частей
г). Бесплатное обучение для оперативного персонала. (Инженер может уехать за границу, ведутся переговоры.)
