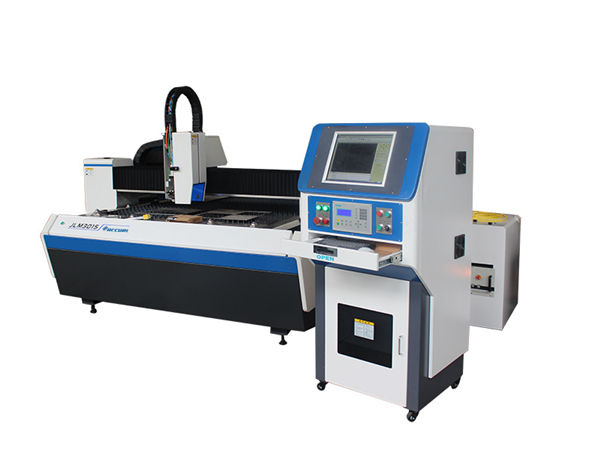

высокая точность небольшой тонкий металлический лист лазерной резки антикоррозионный износ

высокая точность небольшой тонкий металлический лист лазерной резки антикоррозионный износ

информация о продукте


Сертификация: ISO9001: 2008
Условия оплаты и доставки:
Количество минимального заказа: 1 единица
Цена: переговоры
Упаковка деталей: деревянный ящик
Время доставки: 7-15 дней
Возможность поставки: 2000 единиц в месяц

Подробное описание продукта


Наименование товара:Высокоточный станок для лазерной резки металла и волокнаМощность лазера:500w / 800w
Рабочая область:500 * 500ммМакс. Скорость движения:60м / мин
Точность позиционирования:± 0,01-0,03Powe Supply:3 × 380 В ± 10% 220 В ± 10%
Пакет:Деревянная коробкаГарантия:1 год

Прецизионный станок лазерной резки разработан и изготовлен RISE LASER. Принят с использованием передовых лазерных технологий для тонкого листового металла. Станок совмещен с системой лазерной резки мрамора и Cypcut. Интегрированное проектирование, двойная портальная линейная система привода двигателя, дружественный интерфейс и долговременная стабильная работа.

* Структура безопасности
* Меньше занятий, хорошо для небольшой мастерской.
* Легкая работа
* Ведущая система резки Cypcut, проста в использовании.
* Антикоррозийный износ
* Бесплатное обслуживание деталей трансмиссии, возможна резка агрессивных материалов.
* Стабильный и прочный
* Мраморный станок, меньше искажений, высокая стабильность, анти-шок при высокой скорости работы.
* Точная резка
* Лучшая резка из Швейцарии Лазерная режущая головка RAYTOOLS
* Волоконные лазеры
* Принятый с лучшими лазерами волокна марки Китая сделан с хорошим качеством и стабильностью.
* Точный механизм движения
* Двойная линейная система привода двигателя может повысить точность и эффективность резки.

конфигурация


#ВещьСпецификациямарказамечание
1Лазерный источник800WMaxphotonics
2линейный двигательRaytools
3Оптическая решеткаразрешение 0,5 мкмИспания


4

Водительservotronix
5Ось Z Винтовая группауполномочивать
6Лазерная режущая головкаBT230Raytools
7Точная линейная направляющаяHiwin
8Мрамор1800*1350*200Шаньдун
9Органная крышкастандартRaytools
10Обрабатывающий материалстандартRaytoolsавиационный алюминиевый сплав



параметр


модель5050
Рабочий размер500 × 500 (мм)
Максимум. ускорение1.2g






Ось X

Максимум. Скорость движения60м / мин
маршрут500мм
Точность позиционирования± 0.01мм
Точность повторения± 0.004mm






Ось Y

Максимум. Скорость движения60м / мин
маршрут500мм
Точность позиционирования± 0.01мм
Точность повторения± 0.004mm
Z AXISмаршрут100мм

Рабочее состояние


1Рабочая температура-10 ℃ ~ 45 ℃
2Относительная влажность< 90% без конденсатора
3СредаХорошая вентиляция, нет вибрации
4Источник питания3 × 380 В ± 10% 220 В ± 10%
5Частота питания50Гц

Машинное предложение


4.1 Стойка станка имеет мраморную структуру и систему лазерной резки с ЧПУ США. Интегрированное проектирование, обработка с помощью портального фрезерного станка, чтобы сделать движение точным. Линейная система привода двигателя, удобный интерфейс и долговременная стабильная работа.
Принятый высокоточный линейный направляющий рельс THK Japan с высокой точностью, низким истиранием и простой сборкой или заменой.

4. 2 лазерная режущая головка
BT230 (Raytools, швейцарский бренд) лазерная режущая головка с системой автофокуса. Это может предотвратить отходы материала от искажения резки. Защитное стекло может сохранить и защитить низкую стоимость важных оптических частей внутри режущей головки. Система автоматической фокусировки подходит для обработки листового металла. В сочетании с высококачественными лазерами BT230 может широко использоваться в керамической, медицинской, полупроводниковой и других отраслях промышленности.

коллимационный100мм
фокус125мм
оптическая апертура25мм
форсунка (одинарная): 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 мм
материалы объективакварц
волоконная вилкаQBH
Вспомогательное давлениеМаксимум. 20bar
вес~ 1.5Kg

4. 3 Система управления


Использование профессионального ПК для работы с промышленным компьютером, графического интерфейса, простого в управлении, профессионального программного обеспечения для управления резкой позволяет свободно проектировать различные графические и текстовые объекты, обрабатывать их в режиме реального времени, поддерживать CAD, CorelDraw и другие профессиональные картографические программы.
, Качественный промышленный компьютерный контроль работы
, Высокоэффективная, простая в эксплуатации система резки с ЧПУ
, Функция автоматического отслеживания оси Z
Система управления резанием с ЧПУ
Система управления резанием с ЧПУ - это использование высокопроизводительной платы управления, основанной на разработке Windows XP Professional, которая полностью стыкуется с системой управления ЧПУ, поэтому управление в режиме реального времени и обновление программного обеспечения между станком и лазерным источником становятся более удобными и быстрыми.

Основные особенности системы управления


Стабильная работа, хорошая способность против вмешательства
Быстрая скорость движения, плавный запуск и остановка
Хороший режущий эффект, высокая скорость резания
Расширенная емкость для обработки больших данных
Управление выводом: поддержка унифицированного режима вывода объекта, поддержка любой позиции для начала резки, в сочетании с ЧПУ и графикой два режима вывода, могут быть изменены после параметров остановки.

Программного обеспечения


l Английская версия доступна
л Сохранение обработки файлов как требуется
l рабочее движение и отображение состояния резания
l Может поддерживать DXF, международные файлы G-кода NC.
l автоматическое вычисление
l В соответствии с потребностями обработки, он поддерживает изменение начальной позиции резания и направления обработки, в то время как динамика системы будет регулироваться, чтобы направлять или направлять положение линии.
Оптимизируйте рабочее время при импорте файлов или ручной настройке.
Частичные данные, импортированные и примененные из группы, доступны
Автоматическое вложение программного обеспечения CAM
Высокий отклик, высокая частота дискретизации, высокая скорость передачи, гарантируют стабильность сервосистемы, через систему ключ может калибровать работу датчика.
Система EtherCAT BUS CNC (AheadTechs) может поддерживать гибкое управление для более комбинированного интерфейса. Поддержка различных режимов компенсации шага вала для обеспечения точности обработки.
Управление для обработки статистики деталей и количества продукции.

Теория Резка Параметр


Мощность (Вт)материалТолщина (мм)Скорость резки (м / мин)газ
800Нержавеющая сталь18-9N2
25-6N2
31.8-2N2
41.2-1.3N2
800Углеродистая сталь18-10O2
24-5O2
32.8-3O2
41.4-1.8O2
51.2-1.5O2
60.9-1.1O2
80.6-0.7O2
