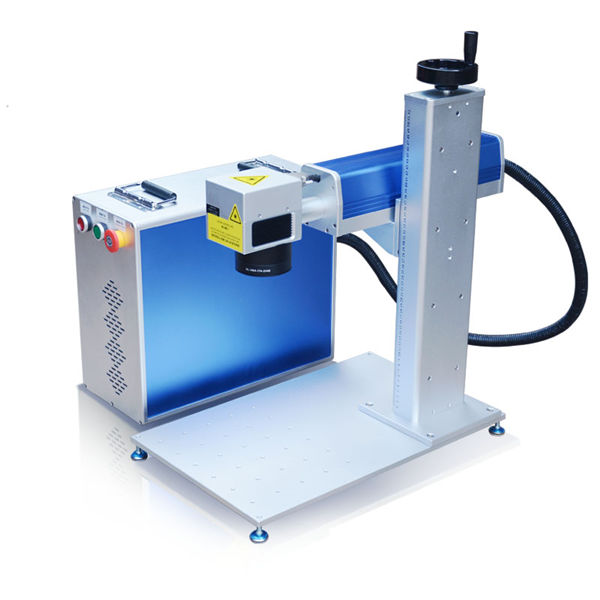

волоконный лазерный гравировальный станок 10 метров дизайн корпуса машины

волоконный лазерный гравировальный станок 10 метров дизайн корпуса машины

информация о продукте


Сертификация: CE
Условия оплаты и доставки:
Минимальное количество заказа: 1 компл.
Цена договорная
Подробности упаковки: 1 * 40GP контейнер
Время доставки: 30 дней
Условия оплаты: L / C, D / A, T / T, D / P, Western Union

Подробное описание продукта


Заявка:Весь металлический материалТолщина резки:До 1 мм СС
Тип лазера:Импортированный оригинальный волоконный лазерМаксимальная толщина резки:20 мм / CS; 10 мм / СС
Минимальная ширина линии:0,1ммПрограммное обеспечение для управления:Cypcut
Поддерживаемый графический формат:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTНазвание бренда:
Точность повторения:+/- 0.03ммРабочая Температура:От 0 ° C-45 ° C
Режим охлаждения:Водяное охлаждениеЛазерный источник:IPG / Nlight / Raycus / Max
Напряжение:AC380V ± 10% 50 Гц (60 Гц)Площадь вырезывания:3000x1500mm

заявка


Применяется для стандартной полосы из нержавеющей стали толщиной от 0,2 до 14 мм

Товар


Вырезать круг 100-800 мм

Конфигурация проекта


кодВещь
1Система утилизации металлолома
2Механическая рука
3Станок для лазерной резки
4Центральный электрический шкаф управления
5Система охлаждения
6Подающая машина

Лазерный станок Spec


Лазерный источник средыволокно
Диапазон резки (Д * Ш)10000 мм × 15000 мм
Ход оси Z250 мм
Максимум. скорость позиционирования120 м / мин
X, Y ось Макс. ускорить скорость1.0G
Форма охлажденияВодяное охлаждение
Длина волны лазера1070nm


Выходная мощность лазерного источника



500 Вт / 1000 Вт / 1500 Вт / 2000 Вт

2500 Вт / 3000 Вт / 4000 Вт

(Необязательный)

Минимум сокращение зазора≤ 0,1 мм
Точность позиционирования осей X, Y и Z± 0,03 мм
Повторная точность позиционирования осей X, Y и Z± 0,01 мм
Толщина режущего материала (в зависимости от материала)0,2 - 25 мм
Модель водителяИмпортированный серводвигатель
Требуемая мощность380 В, 50/60 Гц
Рабочая температура0-45 ℃
Непрерывное рабочее время24 часа
Вес машиныОколо 12000 кг
Общий уровень защиты источника питанияIP54

Параметр лазерной резки


Станина токарного станка изготовлена из всей сварочной конструкции, после отжига после снятия напряжений прошли черновую обработку и вторичную вибрационную обработку металла с окончательной обработкой, что лучше решает напряжение, вызванное сваркой, тем самым значительно улучшая устойчивость станка. X, Y, Ось Z оснащена японским серводвигателем, оснащенным высокоточным шлифовальным редуктором и стойкой жесткости, высокоточной линейной направляющей, такой как эффективный механизм трансмиссии, эффективно гарантирующей точность трансмиссии; машина оснащена автоматическим смазывающим устройством, зона резки имеет вытяжку пыли устройство, выбрасывающее машину в нижней части зоны резания, механическое движение резания, поддержание плохой дуги при заполнении, не нужно возвращаться к исходной точке после однократного хода резания, что позволяет сэкономить много времени, значительно улучшив скорость резания. По расчету можно повысить эффективность более чем на 15% резки с этим улучшением.

Движущаяся режущая пластина управляется цепью с приводом от серводвигателя, поверхность станины состоит из медной и алюминиевой крышки цилиндра, медная крышка может эффективно уменьшить царапину, снизить стоимость замены.

Сбор, разматывание, выпрямление, подача параметров устройства


КодСпектакль параметрзамечание
1

максимальный вес загрузки катушки



10T (Макс)
2Ширина катушки200мм ~ 1300мм
3Толщина катушки0.3mm ~ 1.5mm
4внутренний диаметр рулона материала



Ø460-530mm
5наружный диаметр рулона материалаØ1300mm (Макс)
6скорость производственной линии20 м / мин
7режим загрузкипогрузка машины
8Метод натяжения



гидравлическое растяжение



9метод торможения



Пневматический дисковый тормоз



10Контроль кормления



электрическая индукция



11разматыватьсяконтроль частоты



12Перевозчик; Материал с coffret



автоматический
13прижимное устройство



автоматическая
14Плоский ролик вверх 11 вниз 12
15щепотка1 комплект
16питательприжимной ролик
17Фидер водительсерводвигатель

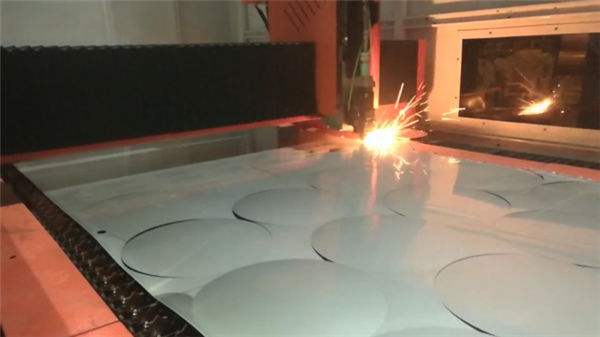

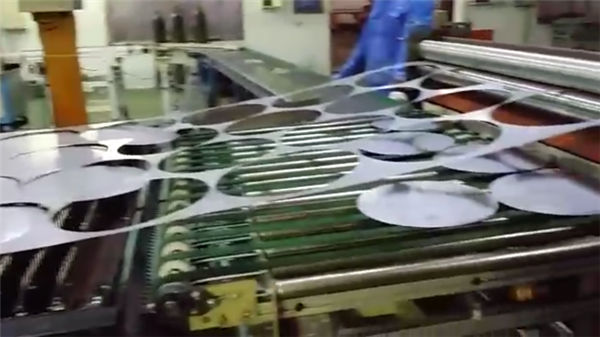

Образцы резки: (прилагаемые фотографии для справки, пожалуйста, свяжитесь с нами для подробного видео)

Образцы резки Образцы резки Образцы резки

Предпродажное обслуживание


1. Бесплатный образец резки,
Для бесплатной резки / тестирования образца, пожалуйста, отправьте нам свой файл CAD, мы выполним резку здесь и сделаем видео, чтобы показать вам процесс резки, или отправим вам образец для проверки качества резки.
2. Индивидуальный дизайн машины
В соответствии с требованиями заказчика, мы можем пересмотреть нашу машину соответственно для удобства клиента и высокой эффективности производства.

Сервис после продажи


A. Машина будет снабжена обучающим видео и руководством пользователя на английском языке для установки, эксплуатации, технического обслуживания и устранения неполадок, а также предоставит техническое руководство по электронной почте, факсу, телефону, скайпу….
B. Мы предлагаем технику на объект клиента для установки и обучения, клиент оплачивает визу, билет, местные расходы на проживание.
C. Клиент может прийти на наш завод для обучения. Мы предлагаем обучение по установке, эксплуатации, устранению неисправностей и техническому обслуживанию.
Во время обучения в нашей мастерской мы предлагаем бесплатное обучение и проживание на 7 дней, ограничение 2 человека.

Гарантия


a) .1 год для всей машины (искусственный ущерб обсуждается.).
б). Лазерный источник 2 года гарантии
c). Пожизненное обслуживание и поставка запасных частей
г). Бесплатное обучение для оперативного персонала. (Инженер может уехать за границу, ведутся переговоры.)

Часто задаваемые вопросы


Q1: Как я могу получить лучшую машину для меня?
Вы можете сообщить нам свой рабочий материал, детальную работу по картинке или видео, чтобы мы могли судить, может ли наша машина удовлетворить ваши потребности или нет. Тогда мы можем дать вам лучшую модель в зависимости от нашего опыта.

Q2: это первый раз, когда я использую этот тип машины, легко ли работать?
Мы вышлем вам руководство и руководство vedio на английском языке, оно может научить вас, как управлять машиной. Если вы все еще не можете научиться использовать его, мы можем помочь вам с помощью программного обеспечения «Teamviewer» для интерактивной справки. Или мы можем поговорить по телефону, электронной почте или другими способами.

Q3: Если у меня проблема с машиной, как я могу это сделать?
Мы можем отправить вам бесплатные запчасти в течение гарантийного срока, если у машин возникнут проблемы при «нормальном использовании».

Q4: вы организуете пересылку для машин?
Да, уважаемые клиенты, по цене FOB или CIF мы организуем для вас пересылку. По цене EXW клиенты должны сами организовать доставку груза или своих агентов.
