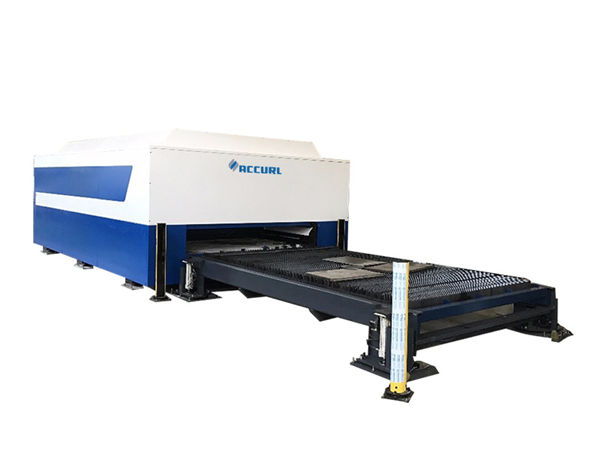

металлическая пластина для лазерной резки толщиной до 20 см

металлическая пластина для лазерной резки толщиной до 20 см

информация о продукте


Сертификация: CE
Условия оплаты и доставки:
Минимальное количество заказа: 1 компл.
Цена договорная
Подробности упаковки: 1 * 20GP контейнер
Время доставки: 30 дней
Условия оплаты: L / C, D / A, T / T, D / P, Western Union

Подробное описание продукта


Заявка::Весь металлический материалТолщина резки:Оцинкованный лист до 20 мм
Тип лазера ::волокноЧПУ или нет ::да
Режим охлаждения ::Водяное охлаждениеПрограммное обеспечение управления ::Cypcut
Поддерживаемый графический формат ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTМесто происхождения::Китай
Номер модели::TY-3015DDПредоставленное послепродажное обслуживание ::Инженеры, доступные для обслуживания машин за рубежом
Точность повторения ::+ -0.03mmРабочая Температура::От 0 ° C-45 ° C
Рабочая влажность ::5%-95%Лазерный источник:Китайский или импортированный
Вольтаж::AC380V ± 10% 50 Гц (60 Гц)Площадь вырезывания:3000 * 1500мм
Наименование товара:Металлическая пластина для лазерной резки с толщиной до 20 см

преимущество


1. Сравните с традиционным лазером, волоконный лазер более защищает окружающую среду:
2. Значительно меньшее энергопотребление: эффективность фотоэлектрического преобразования волоконного лазера в 15 раз выше, чем у традиционного лазера.
3. Более высокое качество лазерного пятна: одномодульный лазерный источник
4. Более низкое потребление: потребление электроэнергии составляет менее 7 кВт в час.



почему выбрали нас


Корпус машины

1. Корпус машины Taiyi с 8-миллиметровой стальной конструкцией, термообработкой 600 ℃, точной сваркой, чтобы обеспечить 20-летнюю эксплуатацию без деформации.
2. Портал с отливкой из магниевого сплава, Сильная стабильность без деформации, Быстрое движение.
3. Высокоэффективная система курительного зонирования с обеих сторон корпуса машины, сильная сегментированная пыль и сбор дыма, это уменьшит вред для работника.
4. Импортированный прецизионный фланцевый редуктор и серводвигатель, быстрая скорость вращения.
5. 70 ножей и 6 ползунков на станине машины, с закрытыми ножами для уменьшения предупреждения машины, ползунки, работающие с цилиндрами, для удобной загрузки и загрузки листов.
6. Гибкая погрузочная коробка может быть открыта спереди и с обеих сторон, что удобно для работы машины.

Система привода

1. Импортируемая сервосистема Schneider France обеспечивает возможность достижения предельно точного позиционирования с отличным свойством ускорения динамического отклика и методом управления с обратной связью, благодаря чему механизм позиционирования перемещается плавно, надежно и не требует технического обслуживания; 2, двигатели по осям X, Y, Z; точность определения местоположения: ≤ ± 0,03 мм
Точная направляющая рейка, реечная передача:
Лучший бренд в Тайване, Хайвине и YYC, мы использовали более высокий уровень от их компании. Точный коллиматор используется для сборки и отладки направляющих. Обеспечьте минимальную точность до 0,05 мм

Спецификация


Лазерный источникIPG / Raycus / Max
Тело машиныпортальная конструкция
Рабочее путешествиеВысокопрецизионный шарико-винтовой стол с цифровым управлением
Максимальная скорость бега80м / мин
Точность расположения по оси X / Y0.03mm / м
Источник питания380В 50Гц / 60Гц
X / Y повторная точность определения местоположения± 0.03мм
Рабочая температураОт 0 ° C-45 ° C
Макс Ускорение1.0G
Машина полная мощность<16 кВА
Прикладные материалыТонкая мягкая сталь, нержавеющая сталь и другие виды металлических листов
Площадь вырезывания3000мм * 1500мм / 4000мм * 2000мм / 6000мм * 2000мм
Общий вес7500KGS

Детальные изображения






Название:Кузов машины и аксессуары

Термическая обработка 600 ℃, 24-часовое охлаждение в духовке, точная сварка с защитой от CO2, 20 лет без деформации.
Синхронные оси X / Y / Z: Ось Z может работать на 150 мм, что подходит для резки многих видов металлических листов.
Высокое качество гарантирует его долговечность и простоту обслуживания.

Название:Серводвигатель переменного тока и водитель

Импортированный серводвигатель (ось Y, приводимая в движение двумя серводвигателями) вместе со сложным планетарным редуктором обеспечивает стабильный, точный и надежный привод.





Название:Точные линейные направляющие

Усовершенствованная система резки, мощность лазера и сервопривод идеально подходят друг другу, импортная высокоточная система зубчатой передачи и реечный привод, сменный двойной рабочий стол для обеспечения более высокой скорости обработки и точности.

Название:Режущая головка



Бесконтактная режущая головка имеет функцию автоматического отслеживания высоты и предотвращения столкновений, что значительно повышает скорость резки, плавность и точность резки при той же выходной мощности. Одним словом, эффективность резки может быть увеличена.





Название:Лазерный источник

быстрая скорость, высокоточная линия резки и гладкая режущая кромка

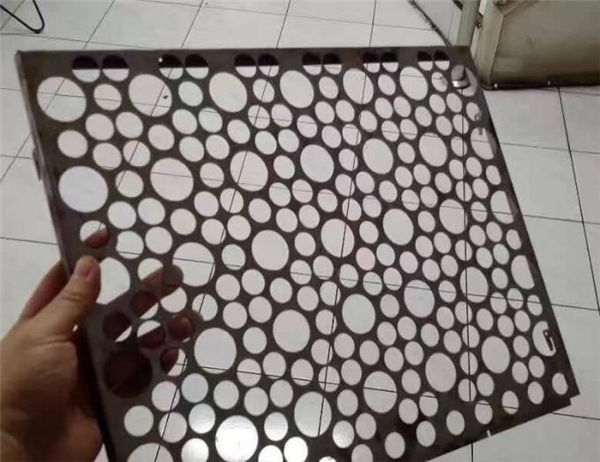

Образцы резки


Повышение квалификации


Сервисное обслуживание, от обучения до установки машины (3 способа):
1.Обучение видео и руководство пользователя на английском языке для установки, эксплуатации, обслуживания и устранения неполадок, а также техническое руководство
быть предложенным по электронной почте, факсу, телефону / WhatsApp / Skype / и т. д., когда вы сталкиваетесь с некоторыми проблемами при установке, использовании или настройке.
2. Ваша компания может организовать посещение нашей фабрики технологом для изучения базовых знаний об оборудовании и основах работы, достаточное время обучения примерно 3-5 дней, содержание обучения следующее: а) Обучение работе с программным обеспечением для рисования, б) Обучение включению и выключению машины c) значение параметров панели управления и программного обеспечения, настройка диапазона параметров d) базовая очистка и техническое обслуживание машины, e) устранение неполадок общего оборудования, f) осторожность в эксплуатации,
3. Дверная служба обучения. виза, транспортные расходы и проживание будут оплачиваться клиентом. Лучше организовать переводчика для обоих наших инженеров в период обучения. Время обучения: 3-5дней.

Гарантия


a) .1 год для всей машины (искусственный ущерб обсуждается.).

б). Продолжительное обслуживание и поставка запасных частей

в). Бесплатное обучение для оперативного персонала. (Инженер может уехать за границу, ведутся переговоры.)

Часто задаваемые вопросы


Q: Какова максимальная толщина станка для лазерной резки?
A: Это зависит от металла и мощности лазера. Например: если это сталь, будет рассчитано, что 1 мм = 100 Вт, поэтому станок для лазерной резки 700 Вт может резать сталь 7 мм.

В: Из какого материала можно резать волоконный лазер для резки?
A: Весь металл может быть разрезан волоконной лазерной резки. С некоторыми отражающими материалами нам понадобится более высокая мощность резки, например, алюминий и медь.

Вопрос: что такое время выполнения машины?
A: время выполнения для стандартной лазерной резки волокна 30 дней. Мы рассмотрим время выполнения заказа с настроенной версией.
