лазерная резка листового металла из листовой стали для нержавеющей стали

информация о продукте

Сертификация: CE
Условия оплаты и доставки:
Минимальное количество заказа: 1 компл.
Цена договорная
Подробности упаковки: 1 * 40GP контейнер
Время доставки: 30 дней
Условия оплаты: L / C, D / A, T / T, D / P, Western Union
Возможность поставки: 150sets

Подробное описание продукта

Заявка::	Весь металлический материал	Толщина резки:	SS до 12 мм, MS до 22 см
Тип лазера ::	волокно	Частота пульса:	1-2000HZ
Система позиционирования:	Красный свет	Программное обеспечение управления ::	Cypcut
Поддерживаемый графический формат ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Место происхождения::	Китай
Номер модели::	TY-6020JB	Предоставленное послепродажное обслуживание ::	Инженеры, доступные для обслуживания машин за рубежом
Точность повторения ::	+ -0.03mm	Рабочая Температура::	От 0 ° C-45 ° C
Рабочая влажность ::	5%-95%	Лазерный источник:	Китайский или импортированный
Вольтаж::	AC380V ± 10% 50 Гц (60 Гц)	Площадь вырезывания:	6000 * 2000мм

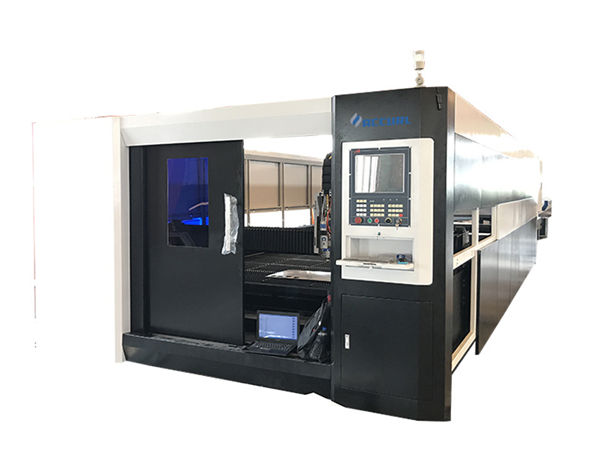

Наименование товара:	Станок для лазерной резки листового волокна из листового металла TY-6020JB

Преимущество волоконной лазерной машины

1. Сравните с традиционным лазером, волоконный лазер более экологичен
2. Значительно меньшее энергопотребление: эффективность фотоэлектрического преобразования волоконного лазера в 15 раз выше, чем у традиционного лазера.
3. Более высокое качество лазерного пятна: одномодульный лазерный источник
4. Более низкое потребление: потребление электроэнергии составляет менее 7 кВт в час.

Основные характеристики волоконной лазерной резки

Корпус машины:
1. Корпус машины Taiyi с 8-миллиметровой стальной конструкцией, термообработкой 600 ℃, точной сваркой, чтобы обеспечить 20-летнюю эксплуатацию без деформации.

2. Портал с отливкой из магниевого сплава, Сильная стабильность без деформации, Быстрое движение.

3. Высокоэффективная система курительного зонирования с обеих сторон корпуса машины, сильная сегментированная пыль и сбор дыма, это уменьшит вред для работника.

4. Импортированный прецизионный фланцевый редуктор и серводвигатель, быстрая скорость вращения.

5. 70 ножей и 6 ползунков на станине машины, с закрытыми ножами для уменьшения предупреждения машины, ползунки, работающие с цилиндрами, для удобной загрузки и загрузки листов.

6. Гибкая погрузочная коробка может быть открыта спереди и с обеих сторон, что удобно для работы машины.

Спецификация

Лазерный источник среды	волокно
Диапазон резки (Д * Ш)	6000 мм × 2000 мм
Ход оси Z	250 мм
Максимум. скорость позиционирования	120 м / мин
X, Y ось Макс. ускорить скорость	1.0G
Форма охлаждения	Водяное охлаждение
Длина волны лазера	1070nm
Выходная мощность лазерного источника	500 Вт / 1000 Вт / 1500 Вт / 2000 Вт 2500 Вт / 3000 Вт / 4000 Вт (Необязательный)
Минимум сокращение зазора	≤ 0,1 мм
Точность позиционирования осей X, Y и Z	± 0,03 мм
Повторная точность позиционирования осей X, Y и Z	± 0,01 мм
Толщина режущего материала (в зависимости от материала)	0,2 - 25 мм
Модель водителя	Импортированный серводвигатель
Требуемая мощность	380 В, 50/60 Гц
Рабочая температура	0-45 ℃
Непрерывное рабочее время	24 часа
Вес машины	Около 12000 кг
Общий уровень защиты источника питания	IP54

Справочная таблица толщины резки

Мощность лазера	Максимальная толщина резки
Мощность лазера	Углеродистая сталь (мм)	Нержавеющая сталь (мм)	Алюминий (мм)	латунь (Мм)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Выше параметр только для справки

Прикладные материалы

Нержавеющая сталь, углеродистая сталь, легированная сталь, кремниевая сталь, пружинная сталь, оцинкованная пластина, маринованная пластина, латунная пластина, медная пластина, алюминиевая пластина и т. Д.

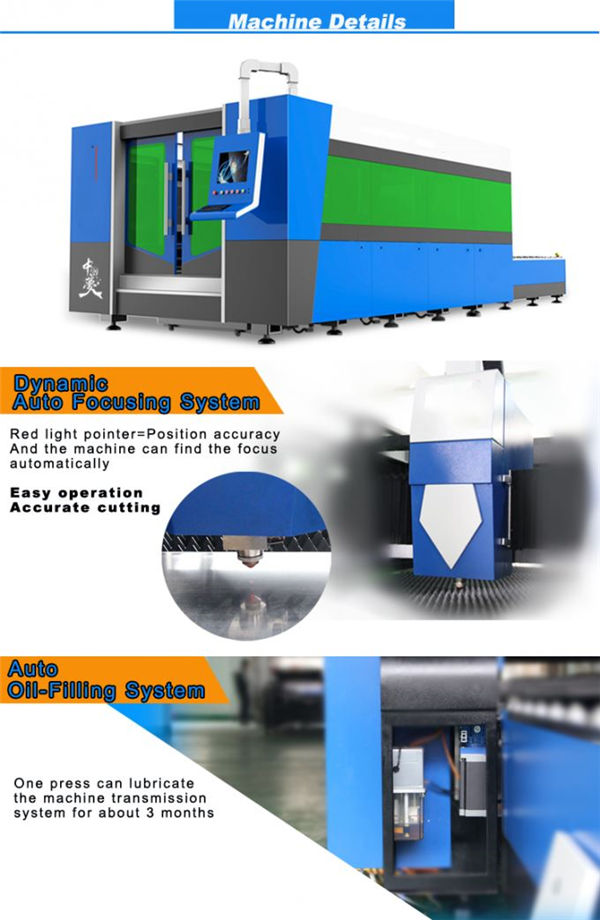

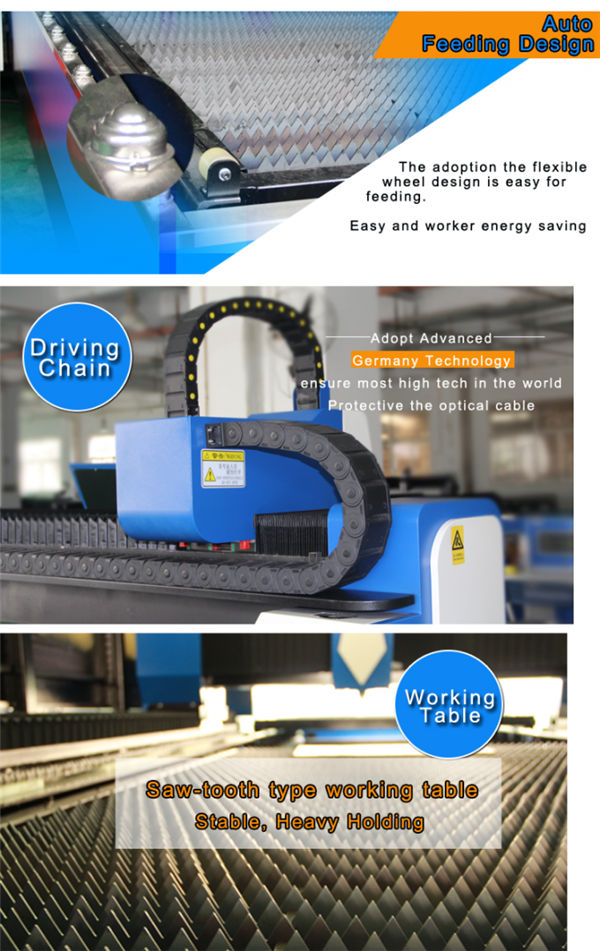

Детальные изображения

	Название:Кузов машины и аксессуары Термическая обработка 600 ℃, 24-часовое охлаждение в духовке, точная сварка с защитой от CO2, 20 лет без деформации. Синхронные оси X / Y / Z: Ось Z может работать на 150 мм, что подходит для резки многих видов металлических листов. Высокое качество гарантирует его долговечность и простоту обслуживания.
Название:Серводвигатель переменного тока и водитель Импортированный серводвигатель (ось Y, приводимая в движение двумя серводвигателями) вместе со сложным планетарным редуктором обеспечивает стабильный, точный и надежный привод.
	Название:Точные линейные направляющие Усовершенствованная система резки, мощность лазера и сервопривод идеально подходят друг другу, импортная высокоточная система зубчатой передачи и реечный привод, сменный двойной рабочий стол для обеспечения более высокой скорости обработки и точности.
Название:Режущая головка Бесконтактная режущая головка имеет функцию автоматического отслеживания высоты и предотвращения столкновений, что значительно повышает скорость резки, плавность и точность резки при той же выходной мощности. Одним словом, эффективность резки может быть увеличена.
	Название:Лазерный источник быстрая скорость, высокоточная линия резки и гладкая режущая кромка

Название:Кузов машины и аксессуары

Термическая обработка 600 ℃, 24-часовое охлаждение в духовке, точная сварка с защитой от CO2, 20 лет без деформации.
Синхронные оси X / Y / Z: Ось Z может работать на 150 мм, что подходит для резки многих видов металлических листов.
Высокое качество гарантирует его долговечность и простоту обслуживания.

Название:Серводвигатель переменного тока и водитель

Импортированный серводвигатель (ось Y, приводимая в движение двумя серводвигателями) вместе со сложным планетарным редуктором обеспечивает стабильный, точный и надежный привод.

Название:Точные линейные направляющие

Усовершенствованная система резки, мощность лазера и сервопривод идеально подходят друг другу, импортная высокоточная система зубчатой передачи и реечный привод, сменный двойной рабочий стол для обеспечения более высокой скорости обработки и точности.

Название:Режущая головка

Бесконтактная режущая головка имеет функцию автоматического отслеживания высоты и предотвращения столкновений, что значительно повышает скорость резки, плавность и точность резки при той же выходной мощности. Одним словом, эффективность резки может быть увеличена.

Название:Лазерный источник

быстрая скорость, высокоточная линия резки и гладкая режущая кромка

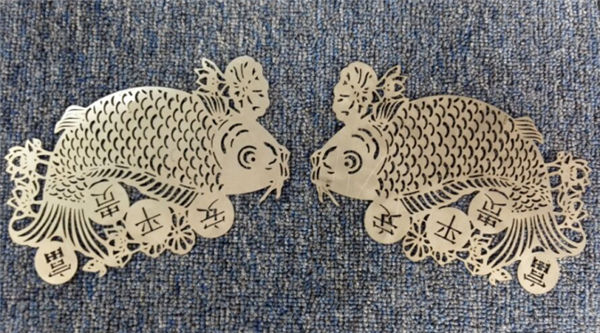

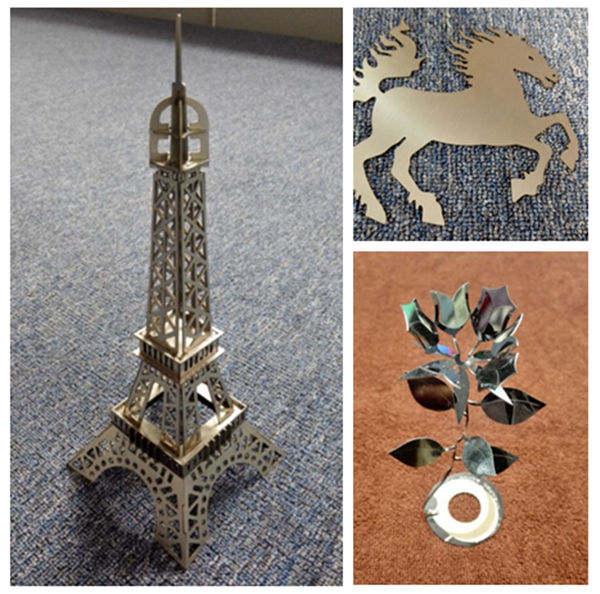

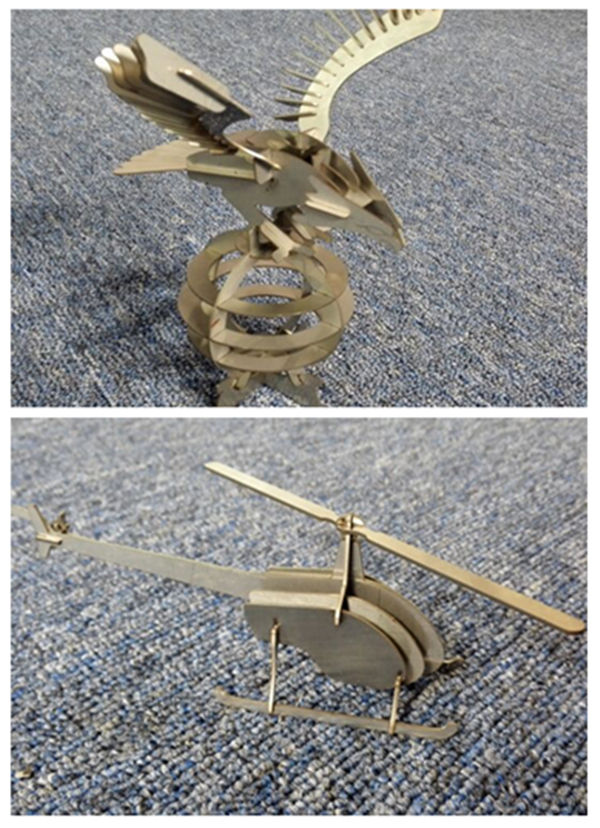

Образцы резки

Повышение квалификации

Сервисное обслуживание, от обучения до установки машины (3 способа):
1. Обучающее видео и руководство пользователя на английском языке для установки, эксплуатации, обслуживания и устранения неполадок, а также техническое руководство, которое будет предлагаться по электронной почте, факсу, телефону / WhatsApp / Skype / и т. Д., Когда вы встретитесь некоторые проблемы при установке, использовании или настройке.
2. Ваша компания может организовать приезд технолога на нашу фабрику для изучения базовых знаний об оборудовании и основах работы, достаточного времени обучения около 3-5дней, содержание обучения следующее:
а) общая подготовка программного обеспечения для рисования;
б) Тренировки по включению и выключению машины;
в) значение параметров панели управления и программного обеспечения, настройка диапазона параметров
г) базовая чистка и уход за машиной;
e) Общее устранение неполадок оборудования;
е) Осторожность при эксплуатации.
3. Служба обучения от двери до двери. виза, транспортные расходы и проживание будут оплачиваться клиентом. Лучше организовать переводчика для обоих наших инженеров в период обучения. Время обучения: 3-5дней.

Гарантия

а). 1 год для всей машины для лазерной резки металла волокна. (Искусственный ущерб обсуждается.).
б). Лазерный источник 2 года гарантии
с). Пожизненное обслуживание и поставка запасных частей
г). Бесплатное обучение для оперативного персонала. (Инженер может уехать за границу, ведутся переговоры.)
