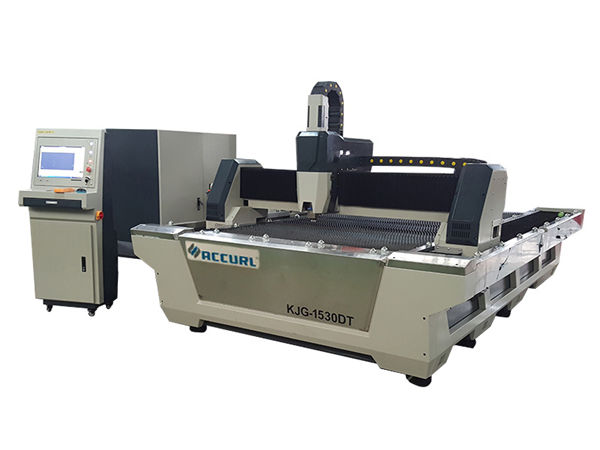

Машина резца металла лазера nlight ipg / оборудование вырезывания лазера для всего материала металла

Машина резца металла лазера nlight ipg / оборудование вырезывания лазера для всего материала металла

информация о продукте

Сертификация: CE
Условия оплаты и доставки:
Минимальное количество заказа: 1 компл.
Цена договорная
Подробности упаковки: 1 * 40GP контейнер
Время доставки: 30 дней
Условия оплаты: L / C, D / A, T / T, D / P, Western Union

Подробное описание продукта

Заявка::Весь металлический материалТолщина резки:0.1-22mm
Тип лазера ::волокноМощность лазера:500W/700W/1000W/1500W/2000W/3000W/4000W
Минимальная ширина линии:0,1ммПрограммное обеспечение управления ::Cypcut
Поддерживаемый графический формат ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTBrand::TAIYI LASER
Точность повторения ::+/- 0.03ммРабочая Температура::От 0 ° C-45 ° C
Режим охлаждения:Водяное охлаждениеЛазерный источник:IPG / Nlight / Raycus / Max
Вольтаж::AC380V ± 10% 50 Гц (60 Гц)Площадь вырезывания:3000x1500mm Or Customized

Особенность и собственность

1. Машина обладает хорошими характеристиками с высокой скоростью резки, высокой эффективностью, безопасностью и стабильностью. А твердотельный лазер с диодной накачкой имеет преимущество в увеличении срока службы, бесплатном обслуживании и высочайшем IPCE. Это также обеспечивает небольшой угол расхождения и луч света хорошего качества.
2. Световое пятно пользуется хорошим качеством. И машина слегка искажает. Кроме того, материал может иметь гладкий и приятный внешний вид.
3.После отпуска, рама с высокой жесткостью обладает высокой вибропоглощающей способностью. Рама с портальной структурой подвергается одноступенчатой обработке в крупном портальном обрабатывающем центре с ЧПУ. Благодаря оптимизированной структуре машина обладает стабильностью и высокой точностью, которой можно управлять в пределах 0,01 мм / м.
4. Импортированный серводвигатель, планетарный редуктор и усовершенствованный механизм привода обеспечивают стабильность и точность.
5. Интуитивно понятный HMI со многими практическими функциями прост в эксплуатации.
6.Imported коническое зубчатое колесо, винтовая стойка, линейный направляющий рельс обеспечивают высокоточное направление движения.
7. Система автоматической регулировки высоты и защиты от столкновений автоматически регулирует герметичную режущую головку на нужной высоте для резки на фиксированном расстоянии.
8. Блок питания машины спроектирован с автоматической защитой и имеет функцию сигнализации о неисправности.
9.Модный, тонкий и художественный дизайн, компактная машина покрывает небольшую площадь пола без разбросанных частей. И машиной легко управлять.

Спецификация

Лазерный источник средыволокно
Диапазон резки (Д * Ш)3000 мм × 15000 мм
Ход оси Z250 мм
Максимум. скорость позиционирования120 м / мин
X, Y ось Макс. ускорить скорость1.0G
Форма охлажденияВодяное охлаждение
Длина волны лазера1070nm


Выходная мощность лазерного источника



500 Вт / 1000 Вт / 1500 Вт / 2000 Вт

2500 Вт / 3000 Вт / 4000 Вт

(Необязательный)

Минимум сокращение зазора≤ 0,1 мм
Точность позиционирования осей X, Y и Z± 0,03 мм
Повторная точность позиционирования осей X, Y и Z± 0,01 мм
Толщина режущего материала (в зависимости от материала)0,2 - 25 мм
Модель водителяИмпортированный серводвигатель
Требуемая мощность380 В, 50/60 Гц
Рабочая температура0-45 ℃
Непрерывное рабочее время24 часа
Вес машиныОколо 12000 кг
Общий уровень защиты источника питанияIP54

Aplication

It’s applicable to cut stainless steel, carbon steel, brass, aluminum and other materials.It has been widely used in many fields including sheet metal, aeronautics and astronautics, electronics, electrical equipment, subway parts, automobile, crops machine, textile machine, engineering machine, sophisticated fittings, ship manufacturing, metallurgical equipment, elevator, household appliance, crafts & gifts, tools, ornament, billboard, metalworking and other industries.

Детальные изображения

Название: Корпус и принадлежности машины. Термическая обработка 600 ℃, 24-часовое охлаждение в печи, точная сварка с защитой от CO2, 20 лет эксплуатации без деформации.
Синхронные оси X / Y / Z: Ось Z может работать на 150 мм, что подходит для резки многих видов металлических листов.
Высокое качество гарантирует его долговечность и простоту обслуживания.
Название:Серводвигатель и привод переменного токаИмпортированный серводвигатель (ось Y, приводимая в движение двумя серводвигателями) вместе со сложным планетарным редуктором обеспечивает стабильный, точный и надежный привод.
Название:Прецизионные линейные направляющиеУсовершенствованная режущая система, мощность лазера и сервопривод идеально подходят друг другу, импортированная высокоточная система зубчатой передачи и реечный привод, сменный двойной рабочий стол для обеспечения более высокой скорости обработки и точности.
Название:Режущая головка. Бесконтактная режущая головка имеет функцию автоматического отслеживания высоты и предотвращения столкновений, что значительно повышает скорость резки, плавность и точность резки при той же выходной мощности. Одним словом, эффективность резки может быть увеличена.
Название:Лазерный источник, быстрая скорость, высокоточная линия резки и гладкая режущая кромка

Образцы резки

Повышение квалификации

Сервисное обслуживание, от обучения до установки машины (3 способа):
1.Обучение видео и руководство пользователя на английском языке для установки, эксплуатации, обслуживания и устранения неполадок, а также техническое руководство по электронной почте, факсу, телефону / WhatsApp / Skype / и т. Д. При встрече некоторые проблемы при установке, использовании или настройке.
2. Ваша компания может организовать приезд технолога на нашу фабрику для изучения базовых знаний об оборудовании и основах эксплуатации, достаточное время обучения около 3-5дней, содержание обучения следующее:
а) общая подготовка программного обеспечения для рисования;
б) Тренировки по включению и выключению машины;
в) значение параметров панели управления и программного обеспечения, настройка диапазона параметров
г) базовая чистка и уход за машиной;
e) Общее устранение неполадок оборудования;
е) Осторожность при эксплуатации.
3. Дверная служба обучения. виза, транспортные расходы и проживание будут оплачиваться клиентом. Лучше организовать переводчика для обоих наших инженеров в период обучения. Время обучения: 3-5дней.

Our Services

Pre-Sales Service
1. We have many exhibitions very year, hundreds of clients was coming to our booth for further communication.
2.24-hours online Inquiry and consulting support.
3. Sample testing support.
4. We welcome you to visit our factory.
After-Sales Service
1. Training how to install the machine, training how to use the machine online.
2. Engineers available to clients' factory for training.
